钢体滑触线运行可靠,能耐受强大的短路冲击电流

发布时间:2018-09-28 来源:http://www.wxhwcd.cn/news/138.html

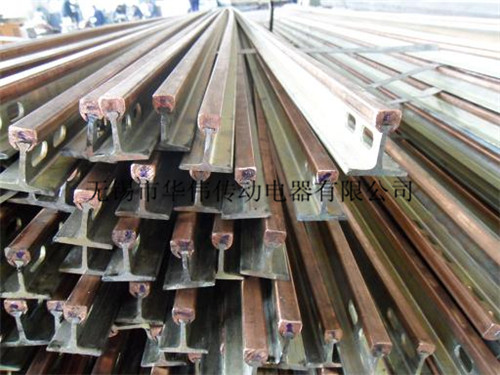

钢体滑触线分为低压型与高压型两种,而高压钢体滑触线就是一种比较适合炼焦、炼钢这种异常高温环境下使用的滑接输电装置!其运行也比较可靠,不会发生一些电源故障问题!机械强度大,不易弯曲变形,能耐受强大的短路冲击电流。采用铜质导体,可大幅度降低电能损耗。可通过添加辅助电缆方式来减小电抗。结构合理,散热面积大,安装方便,特殊规格的滑线可定制。

滑触线用燕尾槽嵌装工艺后,解决了其它刚体滑线运行中受振动引起的螺丝松动现象,从而保证滑线整体牢固可靠。机械强度大,不易弯曲变形,能承受强大的短路冲击电流。可根据用户需要设定截流量,大可达3000A,电压等级可达到5KV以上。采用铜导体,可大幅度降低导线电能损耗。添加辅助电缆后,可组成低阻抗滑触线,线路阻抗成倍降低。

安全滑触线系统安装应具备的条件

1、移动设备(行车或其它)及轨道已安装完毕。

2、电源的进线电缆、移动设备的出线电缆已敷设就位。

3、确认上述电缆的规格是否合乎滑线动力输入及集电器的接口要求,如一台车需装多组集电器,电缆转接箱是否齐备。

4、现场作业有可供使用的工作台,如天车的检修平台、可沿轨道移动的施工吊篮、可自由移动的脚手架等。如使用天车检修平台,应有便捷而安全的临时电源连接。

5、现场需有滑线需方电气技术人员、天车操作工的配合。

6、现场可提供施工设备及材料,如电焊机、氧割机、临时电缆等。

二、确认系统的布置

1、系统整体的布置(一般为水平布置)。

2、膨胀部件的数量、位置。

3、固定夹的数量、位置。

4、动力输入的数量、位置。

钢体滑触线

三、安全滑触线安装作业的次序

1、将角钢支架沿轨道按预设位置安装,支架的间距应尽可能遵循标准间距,并保证与轨道中心线的平行位置。

2、在角钢支架上安装提挂夹,将螺母套至合适位置,保证提挂夹还可在支架的长条孔上左右移动。

3、从轨道的一端开始安装滑线导杆,尽可能使端部至一根支架的距离为750L。

4、拼装终端护套、接头及接头护套、动力输入及护套。

5、安装膨胀部件,并根据现场环境温度合理设置部件的间隙。

6、安装固定夹。

7、在移动设备上选取合理的位置安装集电器支架,保证集电器处于标准的高度。

8、安装集电器。

9、连接进线电缆、集电器电缆。

10、确认安装正确后通电试车,检验电源的相序是否需作变更。

11、将设备反复缓慢运行至轨道两端,注意观察是否有发生碰撞、打火、集电器走偏现象,如有异常应立即停车断电,找出安装不当的原因并作出调整。

12、在确认设备反复走行并再无异常现象后,再次断电,将所有提挂夹的固定螺栓拧紧。

13、通电试车,确认安装无误。

四、安装注意的技术要点

1、安全滑触线的中心线终是与设备的走行轨迹平行,在某些现场移动设备走行轨迹存在着有规律的跑偏现象,此时走行轨迹并不与轨道平行。因此,在这类现场不能对滑线安装作出直线度的要求。在安装提挂夹时,走行试车后再紧固螺栓是有效率的作业方式。

2、某些现场角钢支架不能按标准间距安装,需要注意接头护套、动力输入护套与角钢支架间的距离是否满足自由伸缩的安全要求。如超出要求尺寸,应对导杆进行裁切。

钢体滑触线的安装,一定要固定好,而钢体滑触线的布线可以在上部或侧面滑触,更有散热面特大,结构紧凑简单,安装维修方便等优点。无锡市华伟传动电器有限公司非常期待与您的合作!
