钢体滑触线安装验收标准

发布时间:2018-06-09 来源:http://www.wxhwcd.cn/news/132.html

关于钢体滑触线安装验收标准您知道吗?今天小编就来为您科普一下有关内容:


一、支架


1、应作防腐处理。


2、应连续焊接。


3、安装牢固,安装孔位置一致。

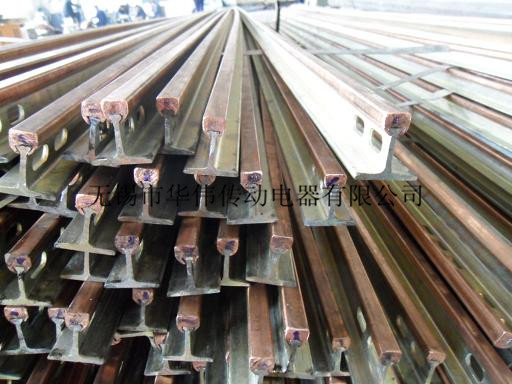

 钢体滑触线


二、支架间距


单线“H”型300A以下≤1.5M,400A以上≤3M。    多线无接缝滑触线型1.0-1.5M.    导管“HXTS/L(DHG)(”型1.0-1.5M.    电缆滑车“HXDL”型1.0-2.0M.    弧线段支架间距根据现场情况应<1.0M.


三、悬挂件


位置正确,安装牢固,数量复合要求。


四、滑触线主体


1、防护外壳与导体间隙≤2mm。


2、直线度:与轨道中心高度允差±15mm.。    3、直线度:与轨道中心纵向允差±15mm。    4、扭曲度:15mm/10m。


五、伸缩器


1、数量符合规定。


2、间隙距离应满足安装现场最大温差所引起的理论伸缩量。


六、集电器


1、方钢之架焊接牢固,中心线与滑触线垂直允差±3mm.。


2、方钢支架与滑触线的尺寸,应保证集电器活动臂与滑触线主体平行,允差±3mm.。


3、集电器与滑触线平面滑动顺畅,符合规定压力。(见下一页 集电器电刷与导轨接触压力表 )


七、紧固件:紧固螺帽的扭矩,应符合制造厂的推荐值。    推荐值:M10-28NM、M8-12NM、M6-6.5NM


关于小编整理的内容您看的满意吗?你是不是对钢体滑触线安装验收标准有了一个概念,希望小编整理的内容对您有所帮助,谢谢浏览!
