无锡多极滑触线厂家阐述如何室外安装滑触线

发布时间:2018-05-18 来源:http://www.wxhwcd.cn/news/129.html

无锡多极滑触线厂家为您设计一个关于室外如何安装滑触线的方案,室外环境下与室内环境有着较大差别,对于滑触线应用来说,需要考虑的因素较多,本文就此介绍室外滑触线安装设计方案。

室外滑触线安装设计方案

1、安装现场条件:

室外安装;安装地点:新疆石河子市;电动葫芦门式起重机设备4台5T;起重机轨道长度140米;冬季室外温度:零下30度;

2、厂家建议:

由于冬季室外温度比较低,而且新疆地区雨雪频繁,如采用滑触线安装,推荐地沟式安装。或者采用电车线,架空式安装。本方案以滑触线为例介绍。

多极滑触线

3、单极安全滑触线产品介绍:

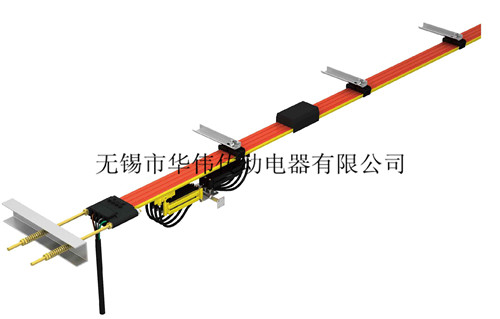

首先,4台5T吊车,可以选用DMHX-200A-L单极安全滑触线,产品实际外观如下图:

其次,该类型产品结构为:红色外壳为PVC材料,外加阻燃材料;导体为6101专业导电铝;并且在铝型材内部嵌入304牌号不锈钢钢带;提高起耐磨性。

再次,单极安全滑触线配件有如下:角钢支架、集电器、集电器支架、提挂架、固定架、铝接头、接头护套、动力输入、端冒、温度补偿器。

4、滑触线安装流程:

a、安装滑触线支架,单极安全滑触线角钢支架分一字型支架和Z字形支架,常规情况安装1.25米配置一个角钢支架,角钢支架要垂直于工字钢,可以焊接在工字钢上,也可以固定在工字钢压板上。

b、提挂架的安装,提挂架分三孔提挂架、四孔提挂架,目前应用最多的是四孔提挂架,将提挂架固定在角钢支架上。

c、安装滑触线及铝接头、护套等配件。首先将滑触线卡在提挂架槽内,并将铝接头安装的滑触线内,并将滑触线对接好,并将滑触线护套安装上。

d、安装滑触线动力输入,动力输入根据车间外部电源接入情况,将动力输入接入滑触线上,动力输入的接入方式与铝接头接入方式相似。

e、安装固定架,固定架一般在滑触线两端安装,保障每根滑触线的稳固。

f、安装滑触线端冒,也可以在安装滑触线前将端冒安装上。

g、检查,检查每个螺丝、螺母是否旋紧,并检查每根滑线是否与起重机导轨平行。

h、最后安装集电器支架与集电器。然后进行试车。

5、室外地沟式滑触线安装示意图:

6、后期维护要点:

由于滑触线是用在室外,推荐使用方,在滑触线上部添加防雨罩;

另外轨道长度超过150米,推荐添加温度补偿器,以免冬天夏天温差,造成热胀冷缩,对滑触线寿命有影响;

定期检查集电器碳刷磨损情况,碳刷磨损超过三分之二,需更换碳刷;

本文就室外滑触线安装设计方案简要介绍,如有其它疑问,可以来电咨询,无锡多极滑触线厂家一定会给您一个满意的答案。
